Welches Wegeventil benötigen Sie?

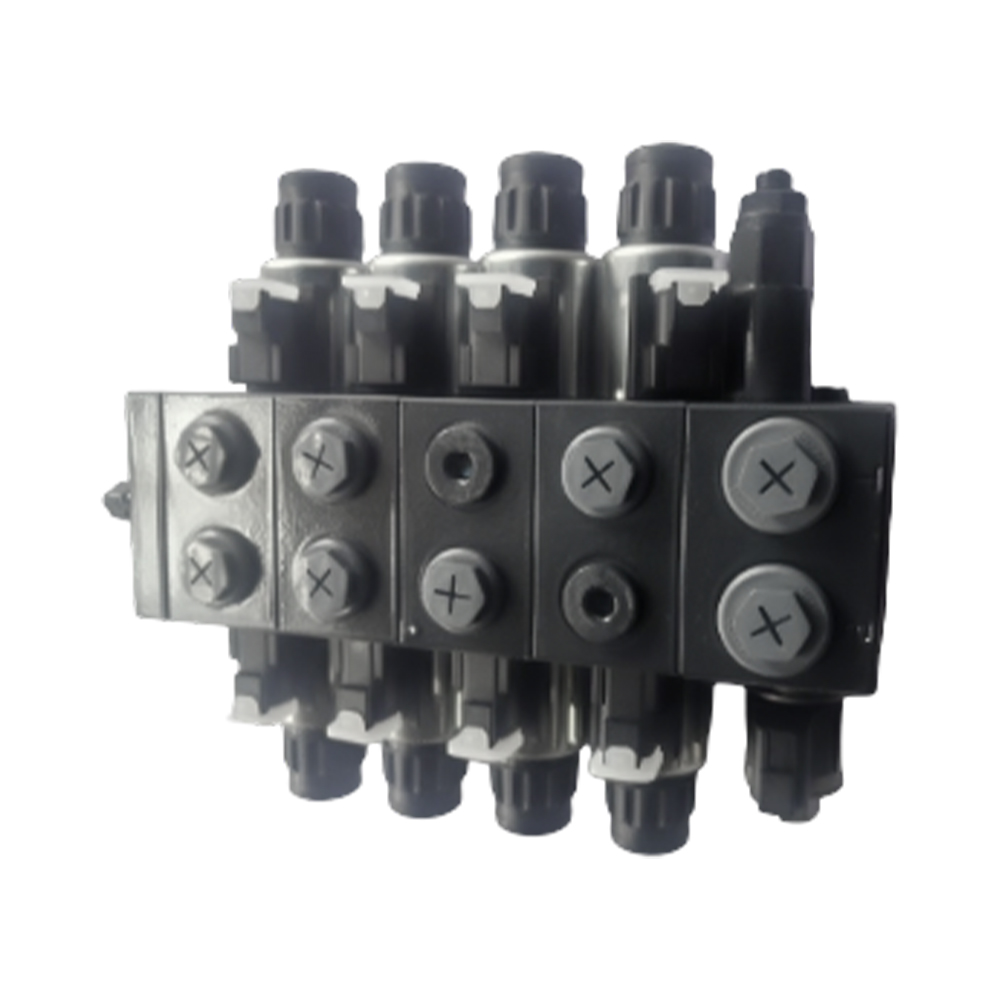

Wegeventile Verwalten Sie Flüssigkeitsströmungswege in hydraulischen und pneumatischen Systemen und bestimmen Sie die Richtung und Position des Aktuators. In diesem Leitfaden werden Anschlusskonfigurationen, Betätigungsmethoden und Leistungsmerkmale für Anwendungen in Industriemaschinen und mobilen Geräten untersucht.

Was ist ein Wegeventil und wie lenkt es den Flüssigkeitsfluss?

Wegeventile enthalten Schiebeschieber oder Tellerelemente, die Flüssigkeitsanschlüsse je nach Position verbinden oder isolieren. Das Ventil leitet unter Druck stehende Flüssigkeit zu einer Seite eines Aktuators, während es Flüssigkeit von der gegenüberliegenden Seite ablässt, wodurch eine kontrollierte Bewegung entsteht.

Zu den wichtigsten Funktionsparametern gehören:

• Anzahl der Anschlüsse (Wege), die die Eintritts- und Austrittspunkte der Flüssigkeit bestimmen
• Anzahl der Positionen, die diskrete Betriebszustände definieren
• Mittelkonfiguration, die den Durchfluss steuert, wenn das Ventil in die Neutralstellung zurückkehrt

Anhui Zhongjia Hydraulic Technology Co., Ltd. ist als professioneller Hersteller hydraulischer Wegeventile in China tätig und wurde 2020 gegründet. Das Unternehmen integriert Produktdesign, Forschung und Entwicklung, Produktion und Vertrieb von Hydrauliksystemen und Bremssystemen für Automobile und Landmaschinen. Die Organisation übernahm den gesamten Betrieb von einem Unternehmen mit fast 20 Jahren Branchenerfahrung und gewährleistete Kontinuität in der technischen Entwicklung, den Fertigungskapazitäten und dem Kundenservice.

Technische Analyse von fünf kritischen Konfigurationen

1. Pneumatikzylindersteuerung: pneumatisches Wegeventil 5/2-Wege

Die Bezeichnung 5/2 weist auf fünf Anschlussanschlüsse und zwei stabile Positionen hin. Fünf Anschlüsse umfassen Druckversorgung, zwei Zylinderanschlüsse und zwei Abgaswege. Diese Konfiguration steuert doppelt wirkende Pneumatikzylinder, die ein unter Druck stehendes Aus- und Einfahren erfordern.

Port-Funktionszuordnung:

• Anschluss 1: Druckversorgung vom Kompressor
• Anschlüsse 2 und 4: Zylinderstangen- und Kappenenden
• Anschlüsse 3 und 5: Abgas in die Atmosphäre oder Schalldämpfer

Vergleich der Betätigungsarten:

Die pneumatisches Wegeventil 5/2 Wege dominiert die Fabrikautomation durch klare Funktionslogik und zuverlässige Zylindersteuerung. Versionen mit Doppelmagnet eignen sich für Anwendungen, bei denen eine Positionserhaltung bei Stromunterbrechungen erforderlich ist.

2. Hydraulische Modulintegration: hydraulisches Wegeventil cetop 3

CETOP 3 (Comité Européen des Transmissions Oléohydrauliques et Pneumatiques) bezeichnet eine standardisierte Montageschnittstelle entsprechend ISO 4401-03 und NFPA D03. Das Muster ermöglicht die vertikale Stapelung mehrerer Ventile auf gemeinsamen Verteilern.

Zu den Schnittstellenspezifikationen gehören:

• Montagefläche 92 mm × 42 mm mit vier M5- oder 10-24-Schrauben
• Anschlussabstand 26 mm von Mitte zu Mitte für P-, T-, A- und B-Verbindungen
• Maximaler Durchfluss 40 Liter pro Minute bei 5 bar Druckabfall

Vergleich der Montagearten:

A hydraulisches Wegeventil Cetop 3 Die Konfiguration eignet sich für mobile Maschinen und Industriepressen, die kompakte Ventilpakete erfordern. Die standardisierte Schnittstelle ermöglicht die Beschaffung von mehreren Lieferanten ohne aufwändige Neugestaltung.

3. Elektrische Betätigungsspezifikationen: Magnetwegeventil 24 V Gleichstrom

Die Magnetbetätigung wandelt elektrische Signale in mechanische Kraft um, die den Ventilschieber verschiebt. 24 Volt Gleichstrom stellen den Industriestandard für Sicherheit und Kompatibilität mit speicherprogrammierbaren Steuerungen dar.

Zu den elektrischen Eigenschaften gehören:

• Typischer Stromverbrauch 30–50 Watt für Standardspulen
• Isolationsklasse H (180 °C) oder F (155 °C) für thermische Beständigkeit
• Mindestschutzart IP65 für feuchte Umgebungen
• Steckertypen: DIN 43650, Deutsch oder freie Anschlüsse

Vergleich der Spulentechnologie:

Die Magnetwegeventil 24V DC Aufgrund der Batteriekompatibilität und Sicherheitsspannungsgrenzen dominiert diese Spezifikation mobile Hydraulikanwendungen. Hochleistungsspulen rechtfertigen Investitionen für Hochfrequenzschaltungen oder Kaltklimabetriebe.

4. Handhilfsbetätigung und Notbetrieb: manueller Wegeventilhebel betätigt

Hebelbetätigte Ventile ermöglichen eine direkte mechanische Steuerung unabhängig von elektrischen Systemen. Der Bediener verschiebt die Spule physisch über Gestänge oder Direktverbindungen und stellt so die Funktionalität bei Stromausfällen oder Wartungsarbeiten sicher.

Zu den Überlegungen zum ergonomischen Design gehören:

• Grifflänge bietet ausreichenden mechanischen Vorteil (typischerweise 100–200 mm)
• Rastpositionen, die die Auswahl beibehalten, ohne kontinuierliche Haltekraft
• Federzentrierungsoptionen bringen das Ventil beim Loslassen in die Neutralstellung zurück

Vergleich der Betätigungsarten:

Manuelles Wegeventil mit Hebelbetätigung Konfigurationen dienen als Notfall-Backups in kritischen Systemen und als Primärsteuerungen in einfachen Maschinen. Die direkte mechanische Verbindung eliminiert elektrische Fehlermodi und sorgt für Zuverlässigkeit in rauen elektromagnetischen Umgebungen.

5. Proportionale Durchflussregelung: Proportional-Wegeventil mit geschlossener Mittelstellung

Proportionalventile modulieren die Durchflussmenge durch Steuerung der Steuerkolbenposition und nicht durch einfaches Ein-Aus-Schalten. Konfigurationen mit geschlossener Mitte blockieren alle Anschlüsse in der neutralen Position und halten den Systemdruck und die Aktuatorposition aufrecht.

Vergleich der Center-Konfiguration:

Die Proportional-Wegeventil mit geschlossener Mittelstellung eignet sich für servogesteuerte Positionierungssysteme, die präzise Geschwindigkeitsprofile und Positionshaltung erfordern. Das Design mit blockierter Mitte verhindert Leckagen zwischen den Anschlüssen, die bei Alternativen mit offener Mitte zu einer Zylinderdrift führen.

Überlegungen zum Entwurf von Hydrauliksystemen

Durchflussbewertung und Druckabfallanalyse

Bei der Ventildimensionierung muss die Durchflusskapazität gegen Energieverluste abgewogen werden:

• Der Nenndurchfluss wird normalerweise bei einem Druckabfall von 5 bar angegeben
• Der Druckabfall steigt mit dem Quadrat der Durchflussrate
• Eine Überdimensionierung verringert den Druckverlust, erhöht jedoch die Kosten und die Reaktionszeit

Interne Leckage und Systemeffizienz

Das Spiel zwischen Schieber und Ventil führt zu unvermeidlichen Leckagen von Hochdruck- zu Niederdruckanschlüssen:

• Standardventile lecken 5–30 ml/min pro Weg bei Nenndruck
• Spulenkonstruktionen mit Nullüberlappung oder negativer Überlappung minimieren die Leckage, erhöhen jedoch die Kosten
• Leckagen erhitzen Flüssigkeit und erfordern Kühlkapazität in geschlossenen Systemen

Betätigungsmethoden und Anwendungsanpassung

Anforderungen an Automobil- und Landmaschinen

Mobile Geräte stellen bestimmte Einschränkungen bei der Ventilauswahl dar:

• Bremssysteme erfordern ausfallsichere Konfigurationen (federbetätigt, Druckentlastung)
• Lenksysteme erfordern eine Betätigung mit geringem Kraftaufwand und hoher Durchflusskapazität
• Anbaugeräte erfordern eine präzise Positionshaltung während des Transports

Anhui Zhongjia Hydraulic Technology nutzt fast 20 Jahre gesammelte Branchenerfahrung, um diese speziellen Anforderungen durch integriertes Systemdesign zu erfüllen.

Installations- und Wartungsprotokolle

Vorbereitung der Verteileroberfläche

Eine ordnungsgemäße Ventilmontage erfordert eine präzise Bearbeitung:

• Oberflächenebenheit innerhalb von 0,01 mm über dem Montagemuster
• Oberflächengüte Ra 0,8–1,6 Mikrometer für O-Ring-Abdichtung
• Gratfreie Anschlussbohrungen verhindern Schäden an der Dichtung

Standards für Flüssigkeitsreinheit

Die Ventilzuverlässigkeit hängt von der Kontaminationskontrolle ab:

• Mindestens ISO 4406-Reinheitscode 18/16/13 für Proportionalventile
• 25-Mikron-Absolutfiltration für Standard-Wegeventile
• Regelmäßiger Filterelementwechsel basierend auf dem Differenzdruck

Häufig gestellte Fragen

Welche Anwendungsunterschiede unterscheiden 5/2- und 4/2-Ventile?

5/2-Ventile bieten unabhängige Abgaswege für jeden Zylinderanschluss, ermöglichen eine Geschwindigkeitsregelung durch Abgasdrosselung und verhindern eine Kreuzkontamination zwischen Ausfahr- und Einfahrkreisläufen. 4/2-Ventile teilen sich einen gemeinsamen Auslass, was die Verrohrung vereinfacht, aber die Steuerungsflexibilität einschränkt. Die pneumatisches Wegeventil 5/2 Wege dominiert Anwendungen mit doppeltwirkenden Zylindern; 4/2-Ventile eignen sich für einfachwirkende Zylinder oder Hydrauliksysteme mit speziellen Rücklaufleitungen.

Wie vergleichen sich die Durchflussbereiche CETOP 3 und CETOP 5?

CETOP 3-Ventile bewältigen maximale Durchflussmengen von 40 Litern pro Minute und eignen sich für kleine Zylinder und Pilotkreisläufe. CETOP 5 (ISO 4401-05, NFPA D05) bietet Platz für 80–120 Liter pro Minute für mittlere Industrieantriebe. Die hydraulisches Wegeventil Cetop 3 Spezifikation optimiert Platz und Kosten für Durchflussmengen unter 30 Litern pro Minute; Größere Durchflussmengen erfordern CETOP 5-, 7- oder 8-Schnittstellen mit entsprechend größeren Anschlussdurchmessern.

Welche Isolationsklassenstandards gelten für 24-V-DC-Spulen?

Standardmäßige industrielle Magnetspulen erfüllen die Klasse F (maximale Wicklungstemperatur 155 °C) oder die Klasse H (180 °C). Die Magnetwegeventil 24V DC Die Spulen arbeiten mit einem Temperaturanstieg von 80–100 °C über der Umgebungstemperatur, sodass für Umgebungen mit einer Umgebungstemperatur von 50 °C mindestens Klasse F erforderlich ist. Tropen- oder Dauereinsatzanwendungen erfordern Klasse H für zusätzliche Wärmemarge.

Welche Sicherheitsstandards gelten für manuelle Ventilverriegelungen?

OSHA 1910.147 (Lockout/Tagout) und ISO 14118 (Sicherheit von Maschinen) erfordern eine positive mechanische Isolierung während der Wartung. Manuelles Wegeventil mit Hebelbetätigung Konfigurationen zur Kontrolle gefährlicher Energie müssen über abschließbare Arretierungen oder abnehmbare Griffe verfügen, um eine versehentliche oder unbefugte Bedienung zu verhindern. Rastmechanismen halten einer Kraft von 200 Newton stand, ohne dass sich die Position ändert.

Welche Verstärkeranforderungen passen zu Proportional-Wegeventilen?

Proportionalventile erfordern elektronische Verstärker, die Befehlssignale (0–10 V oder 4–20 mA) in stromgesteuerte Magnetantriebe umwandeln. Die Proportional-Wegeventil mit geschlossener Mittelstellung Die Spezifikation erfordert Verstärker mit einer Dither-Frequenz (typischerweise 100–250 Hz), die ein Hängenbleiben der Spule verhindert, und eine Totzonenkompensation, die die Auflösung verbessert. Die Auswahl des Verstärkers entspricht dem Ventilspulenwiderstand (typischerweise 20–30 Ohm) und der erforderlichen Reaktionsbandbreite.

Fazit

Passende Auswahl Wegeventile erfordert eine Analyse des Fluidmediums, der Durchflussanforderungen, der Betätigungsmethode und der Steuerungsgenauigkeit. Ob Angabe pneumatisches Wegeventil 5/2 Wege zur Zylindersteuerung, hydraulisches Wegeventil Cetop 3 für modulare Integration, Magnetwegeventil 24V DC für die elektrische Automatisierung, Manuelles Wegeventil mit Hebelbetätigung für Notfall-Backup, oder Proportional-Wegeventil mit geschlossener Mittelstellung Für eine präzise Positionierung bestimmen die technischen Spezifikationen die Systemleistung.

Anhui Zhongjia Hydraulic Technology Co., Ltd. bietet die Entwicklung und Herstellung integrierter Hydrauliksysteme und nutzt dabei fast 20 Jahre Branchenkontinuität zur Unterstützung von Automobil- und Landmaschinenanwendungen.

Referenzen

• Internationale Organisation für Normung, ISO 4401:2005, Hydraulikflüssigkeitstechnik – Vierwegeventile – Montageflächen
• National Fluid Power Association, NFPA/T2.6.1-2003, Hydraulische Fluidtechnik – Ventile – Montageflächen
• American National Standards Institute, ANSI B93.7-2005, Hydraulikflüssigkeitstechnik – Ventile – Methode zum Testen und Darstellen von Leistungsdaten
• Internationale Elektrotechnische Kommission, IEC 60529:2013, Schutzgrade durch Gehäuse (IP-Code)
• Occupational Safety and Health Administration, 29 CFR 1910.147, Die Kontrolle gefährlicher Energie (Lockout/Tagout)
• American Society of Mechanical Engineers, ASME B93.113-2018, Hydraulikflüssigkeitstechnik – Ventile – Methode zum Testen und Präsentieren von Leistungsdaten
