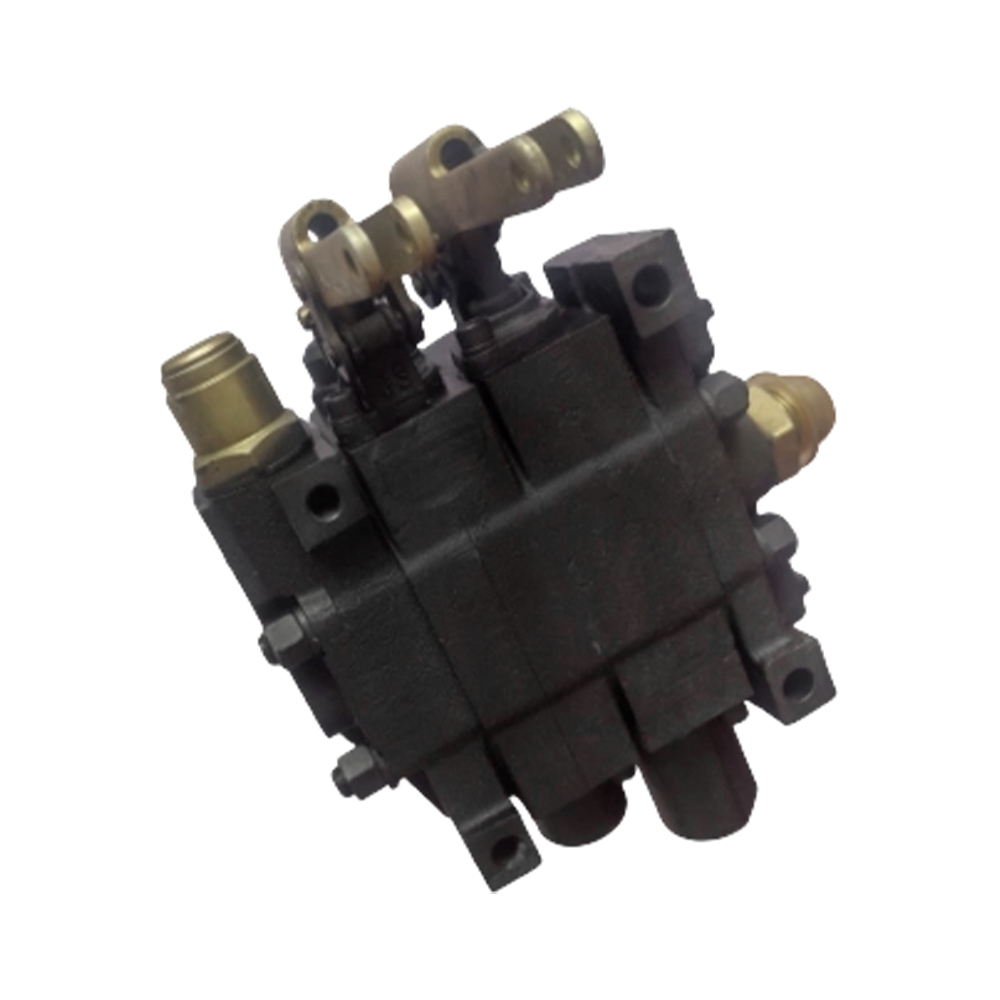

Manuelles Wegeventil: Grundlagen, Prinzipien und Auswahl

In hydraulischen und pneumatischen Steuerungssystemen ist die Manuelles Wegeventil dient als primäre Schnittstelle für die Mensch-Maschine-Steuerung. Es handelt sich um eine grundlegende Komponente, die den Strömungsweg von unter Druck stehenden Medien (Öl oder Luft) durch die physische Verschiebung einer internen Spule ändert und direkt die Strömungsrichtung steuert Start, Stopp und Richtung von Aktoderen wie Zylindern oder Motoren. Trotz des Aufstiegs der elektronischen Automatisierung bleiben manuelle Ventile aufgrund ihrer Eigenschaften weiterhin unverzichtbar taktiles Feedback , Eigensicherheit , und unübertroffene Zuverlässigkeit in rauen Umgebungen.

Der Kernwert der manuellen Steuerung

• Definition und mechanische Logik: Ein manuelles Wegeventil besteht aus einem Ventilkörper, einem Schiebekolben, Positionierungselementen (wie Federn oder Rasten) und einem Betätigungshebel. Durch manuelles Schwenken des Hebels bewegt der Bediener die Spule axial innerhalb der Bohrung und richtet interne Kanäle aus, um bestimmte Anschlüsse zu verbinden oder zu blockieren.
• Funktionelle Vielseitigkeit: Über die reine Bewegungsumkehr hinaus ermöglichen diese Ventile komplexe Systemverhalten, wie z Druckentlastung or Lasthaltung , abhängig von der internen Spulenkonfiguration (Mittelzustand).
• Strategische Vorteile:
  • Zuverlässigkeit: Sie arbeiten unabhängig von der Stromversorgung und eignen sich daher ideal für Notüberbrückungen oder entfernte mobile Geräte.
  • Haltbarkeit: Sie sind aus robustem Gusseisen- oder Stahlgehäuse gefertigt und halten hohen Druckspitzen und äußeren mechanischen Belastungen besser stand als empfindliche magnetbetätigte Gegenstücke.
  • Präzisionskontrolle: Bediener können den Durchfluss durch teilweises Verschieben des Hebels „drosseln“, was eine sanftere Beschleunigung und Verzögerung schwerer Lasten durch manuelles Auslaufen ermöglicht.

Detaillierter Vergleich technischer Parameter

Die Auswahl des richtigen manuellen Wegeventils erfordert eine genaue Bewertung der Systemanforderungen. In der folgenden Tabelle werden die entscheidenden Unterschiede bei den Parametern in den gängigen Anwendungsebenen hervorgehoben:

• Betätigungskraft

Bei der Finalisierung einer Spezifikation wird die Center-Funktion (z. B. Closed Center, Open Center oder Tandem Center) ist oft die wichtigste Entscheidung. Zum Beispiel ein Tandemzentrum (Typ PT) ermöglicht es der Pumpe, bei niedrigem Druck in den Tank zu entladen, während die Zylinderanschlüsse blockiert bleiben. Dies ist eine äußerst effiziente Wahl für mobile Kreisläufe mit mehreren Ventilen.

Arbeitsprinzipien und Kernkonstruktion

Die betriebliche Effizienz von a Manuelles Wegeventil beruht auf der präzisen mechanischen Interaktion zwischen der internen Spule und dem stationären Ventilkörper. Das Verständnis dieser internen Mechanismen ist für die Diagnose des Systemverhaltens und die Gewährleistung einer langfristigen Betriebsstabilität von entscheidender Bedeutung.

1. Der Spool-and-Bore-Mechanismus

• Spulenverschiebung: Der Kern des Ventils ist präzisionsgeschliffen zylindrische Spule mit einer Reihe von „Stegen“ (erhöhte Abschnitte) und „Rillen“ (vertiefte Abschnitte). Wenn der Bediener den Hebel bewegt, gleitet der Schieber in der Bohrung des Ventilkörpers und gibt die Flüssigkeitsanschlüsse frei oder verschließt sie.
• Versiegelungsmethode: Die meisten manuellen Wegeventile verwenden a Spaltdichtung (Metall-auf-Metall-Passung). Der Spalt zwischen der Spule und der Bohrung wird typischerweise in Mikrometern gemessen und ermöglicht so eine reibungslose Bewegung bei gleichzeitiger Minimierung von Hochdruck-Bypass-Leckagen.
• Flusspfadmanagement: Durch die Ausrichtung bestimmter Rillen auf interne Galerien leitet das Ventil Flüssigkeit aus dem Ventil Druckanschluss (P) zum Aktuatoranschlüsse (A oder B) , während gleichzeitig zurückfließende Flüssigkeit zurück zum geleitet wird Tankanschluss (T) .

2. Rückkehr- und Positionierungskonfigurationen

Wie sich der Hebel verhält, wenn der Bediener ihn loslässt, bestimmt die Steuerlogik des Ventils. In industriellen und mobilen Anwendungen werden hauptsächlich zwei Konfigurationen verwendet:

• Frühlingsrückkehr (Übergang zur Mitte): Intern Druckfedern Schieben Sie die Spule automatisch in ihre neutrale (mittlere) Position zurück, sobald der Griff losgelassen wird. Hierbei handelt es sich um eine „Totmann“-Sicherheitsfunktion, die sicherstellt, dass die Maschine stoppt, wenn der Bediener handlungsunfähig ist.
• Rastmechanismus (Stay-in-Place): Eine mechanische Kugel-Feder-Arretierung Arretiert die Spule in einer bestimmten Durchflussposition. Der Bediener muss den Hebel physisch zurück in die Neutralstellung ziehen oder drücken. Dies ist ideal für Langzeitaufgaben, wie z. B. kontinuierliche Motordrehung oder Zylinderausfahrung mit konstanter Geschwindigkeit.

3. Vergleich gängiger mechanischer Konstruktionen

Manuelle Ventile unterscheiden sich je nach vorgesehenem Arbeitszyklus und Umgebung erheblich in ihrer Konstruktion. Die folgende Tabelle vergleicht die beiden gängigsten Baukonstruktionen:

4. Hebelgestänge und Ergonomie

• Direkte Verknüpfung: Der Hebel ist direkt an der Spule befestigt. Dies bietet das meiste sensibles Feedback Dadurch kann der Bediener den Strömungswiderstand spüren.
• Joystick-Steuerung: Ein einzelner Griff kann über einen mit zwei separaten Spulen verbunden werden Universalgelenk . Dies ermöglicht die gleichzeitige Steuerung von zwei Bewegungsachsen (z. B. Auslegerhub und Schaufelneigung) mit einer Hand.
• Staubmanschettenschutz: Die meisten hochwertigen manuellen Ventile verfügen über a flexibler Gummibalg (Manschette) an der Hebelbasis, um zu verhindern, dass Verunreinigungen in die Schnittstelle zwischen Spule und Bohrung gelangen, was die Hauptursache für „klebrige“ Ventile ist.

Gängige Klassifizierungsmethoden

Manuelle Wegeventile werden anhand ihrer Funktionslogik und physikalischen Integration klassifiziert. Das Verständnis dieser Kategorien ist wichtig, um ein Ventil an die spezifische Dynamik eines hydraulischen oder pneumatischen Schaltkreises anzupassen.

1. Klassifizierung nach „Weg“ und „Position“.

Die grundlegendste Art, diese Ventile zu kategorisieren, ist die Anzahl der Flüssigkeitsanschlüsse (Wege) und die Anzahl der unterschiedlichen Kolbenanschlagpositionen.

• Zwei-Wege, Zwei-Position (2/2): Wird hauptsächlich als manuelles Absperrventil verwendet.
• Vier-Wege, Drei-Position (4/3): Die gebräuchlichste Konfiguration zur Steuerung doppeltwirkender Zylinder. Es bietet vorwärts, rückwärts und neutral Staaten.
• Vierwege, Zweipositionen (4/2): Wird verwendet, wenn ein Zylinder immer in Bewegung sein muss (entweder ausgefahren oder eingefahren), ohne dass ein Stoppzustand vorliegt.

2. Klassifizierung nach Zentrumsfunktion (neutrale Position)

Die „Mittenfunktion“ bezieht sich darauf, wie die Anschlüsse P (Druck), T (Tank), A und B (Aktuatoren) verbunden sind, wenn sich der Hebel in der mittleren Neutralposition befindet. Diese Auswahl bestimmt, wie sich das System im Leerlauf verhält.

3. Klassifizierung nach Montageart

Die physische Installationsmethode wirkt sich auf den Platzbedarf und die Wartungsfreundlichkeit des Steuerblocks aus:

• Gewindemontage (Inline-Montage): Das Ventil verfügt über Gewindeanschlüsse (z. B. NPT oder BSPP), an denen Schläuche direkt angeschlossen werden. Ideal für einfache, eigenständige Anwendungen.
• Montage der Unterplatte (Verteiler): Das Ventil ist auf einer bearbeiteten Platte verschraubt. Dies ermöglicht schneller Austausch ohne die Schläuche zu trennen, da alle Flüssigkeitswege im Block enthalten sind.
• Stapelbar (Monoblock/Sektional): Wie im Abschnitt „Konstruktion“ erläutert, ermöglichen diese die „Stapelung“ mehrerer Ventileinheiten, um mehrere Funktionen von einer einzigen Druckquelle aus zu steuern.

4. Klassifizierung nach Betätigungsstil

• Handhebel: Die standardmäßige vertikale oder horizontale Stange zum manuellen Greifen.
• Drehknopf: Wird für kleinere Ventile verwendet, bei denen der Bediener einen Drehknopf dreht, um die Anschlüsse zu wechseln.
• Fußpedal: Eine Variation der manuellen Steuerung, bei der der Fuß des Bedieners die Schaltkraft ausübt und die Hände für andere Aufgaben frei hat.

Wichtige Auswahlparameter

Die Auswahl eines ungeeigneten manuellen Wegeventils kann zu einer Überhitzung des Systems, einer langsamen Reaktion des Stellantriebs oder sogar zu einem katastrophalen Komponentenausfall führen. Um Spitzenleistungen zu gewährleisten, müssen Ingenieure mehrere kritische Punkte bewerten Leistungskennzahlen über einfache Portgrößen hinaus.

1. Durchflussrate und Druckabfall

• Nenndurchfluss: Dies ist das maximale Flüssigkeitsvolumen, das das Ventil verarbeiten kann, während ein akzeptabler Druckabfall aufrechterhalten wird. Wenn der Durchfluss den Nennwert des Ventils überschreitet, erhöht sich die innere Reibung und führt zu übermäßige Wärmeentwicklung und Energieverlust.
• Druckabfall (ΔP): Jedes Ventil fungiert als Drossel. Sie müssen sicherstellen, dass der Druckabfall vom Einlass (P) zum Auslass (A oder B) nicht zu viel vom Arbeitsdruck des Systems verbraucht.
• Flüssigkeitsgeschwindigkeit: Höhere Durchflussraten in kleinen Ventilbohrungen erhöhen die Flüssigkeitsgeschwindigkeit, was zu einer Erhöhung der Flüssigkeitsgeschwindigkeit führen kann Turbulenzen und Kavitation Dies kann zu einer Beschädigung der inneren Spulenoberflächen führen.

2. Druckwerte

Handventile unterliegen drei unterschiedlichen Druckaspekten:

• Nenndruck: Der Standardbetriebsdruck, für den das Ventil ausgelegt ist.
• Maximaler intermittierender Druck: Der Spitzendruck, dem das Ventil bei kurzen Stößen standhalten kann (z. B. bei einer plötzlichen Lastspitze).
• Bewertung des Tankanschlusses (Gegendruck): Dies wird oft übersehen. Wenn in der Rücklaufleitung (T) ein hoher Gegendruck herrscht, kann dieser die Spulenbewegung behindern oder sogar zum Platzen bringen Spulendichtungen . Hochleistungsventile verfügen häufig über verstärkte Tankanschlüsse.

3. Parameterauswahlmatrix

Die folgende Tabelle dient als Kurzanleitung zum Anpassen der Ventilspezifikationen an allgemeine Anwendungsanforderungen:

4. Anschlussgewinde und Dimensionierung

• Standardisierung: Stellen Sie sicher, dass die Anschlussgewinde zu Ihren Rohrleitungen passen (z. B. SAE-O-Ring-Vorsprung , BSPP oder NPT). SAE-Gewinde werden in Hochdruckhydrauliksystemen aufgrund ihrer hervorragenden Abdichtung am Gewinde häufig bevorzugt.
• Überdimensionierung: Im Allgemeinen ist es besser, ein Ventil leicht zu überdimensionieren (z. B. ein 1/2-Zoll-Ventil für eine 3/8-Zoll-Leitung zu verwenden), um den Strömungswiderstand zu verringern, vorausgesetzt, die manuelle Betätigungskraft bleibt beherrschbar.

Typische Anwendungsszenarien

Manuelle Wegeventile werden in Umgebungen bevorzugt, in denen Einfachheit, Haltbarkeit und menschliches Eingreifen werden priorisiert. Ihre Fähigkeit, eine fein abgestimmte Steuerung ohne komplexe Elektronik bereitzustellen, macht sie zum Rückgrat mehrerer wichtiger Branchen.

1. Mobile und technische Maschinen

Im mobilen Bereich werden Handventile häufig in „Mehrwege“-Blöcken zusammengefasst, um mehrere Funktionen gleichzeitig zu steuern.

• Kräne und Hebezeuge: Bediener verwenden manuelle Hebel, um die Ausfahrgeschwindigkeit des Auslegers und der Winde zu steuern. Die taktiles Feedback ermöglicht ihnen zu spüren, ob eine Last schwingt oder ob das System sich seiner Druckgrenze nähert.
• Bagger und Baggerlader: Während viele moderne Einheiten eine Pilotsteuerung verwenden, sind manuelle Übersteuerungen oder manuelle Stabilisatorbeinsteuerungen für sie Standard Robustheit gegen Vibrationen und Schmutz.
• Bergungsfahrzeuge: Abschleppwagen nutzen manuelle Ventile zum Betätigen von Winden und Kippmulden, sodass der Bediener die direkte Kontrolle hat, während er an der Seite des Fahrzeugs steht.

2. Landwirtschaftliche Ausrüstung

In der Landwirtschaft sind Geräte erforderlich, die vor Ort mit einfachen Werkzeugen repariert werden können. Daher ist die manuelle Hydraulik die ideale Wahl.

• Traktorgeräte: Steuern der Höhe eines Pfluges oder der Drehung eines Saatstreuers. Diese Ventile verfügen häufig über a Rastposition um einen Motor am Laufen zu halten, ohne dass der Bediener den Griff festhält.
• Holzspalter: Eine klassische Bewerbung für a Einzelspulen-Handventil mit druckbetätigtem Kick-out (automatisches Zurückstellen des Griffs in die Neutralstellung, wenn der Zylinder den vollen Hub erreicht).

3. Industrie- und Fertigungseinheiten

In Werkseinstellungen erfüllen manuelle Ventile sowohl Betriebs- als auch Sicherheitsfunktionen.

• Hydraulische Pressen und Kompaktoren: Durch die manuelle Steuerung wird sichergestellt, dass die Hände des Bedieners im Einsatz sind und er während des Vorgangs die volle Kontrolle über die Pressgeschwindigkeit hat heikle Montage oder Müllballenpressen.
• Spannvorrichtungen: Manuelles Spannen großer Teile in Bearbeitungszentren, bei denen aus Sicherheitsgründen ein konstanter, nicht elektrischer Halt erforderlich ist.
• Notfall-Standby-Systeme: Viele automatisierte Industrieaggregate (IPUs) verfügen über ein manuelles Wegeventil Backup-Bypass . Wenn die elektronische Steuerung ausfällt, kann ein Techniker das Ventil manuell verschieben, um die Zylinder sicher einzufahren oder den Systemdruck abzulassen.

4. Vergleich der Anwendungslogik

Die folgende Tabelle zeigt, wie unterschiedliche Anwendungsanforderungen die spezifische Ventilkonfiguration bestimmen, die verwendet wird:

Installation, Wartung und Fehlerbehebung

Um die Lebensdauer eines zu maximieren Manuelles Wegeventil Eine ordnungsgemäße Installation und proaktive Wartung sind unerlässlich. Da diese Ventile auf hochpräzisen Innenspielen basieren, sind sie besonders empfindlich gegenüber Flüssigkeitsverunreinigungen und mechanischen Fehlausrichtungen.

1. Best Practices für die Installation

• Systemspülung: Spülen Sie vor dem Anschließen des Ventils das gesamte hydraulische oder pneumatische System. Selbst mikroskopisch kleine Metallspäne oder Montagereste können die Spule beschädigen und zu dauerhaften Beschädigungen führen interne Leckage .
• Port-Identifikation: Überprüfen Sie immer die P (Druck) , T (Tank/Rücklauf) , und A/B (Arbeit) Häfen. Das Anschließen der Druckleitung an den Tankanschluss kann aufgrund eines übermäßigen Gegendrucks zu Dichtungsversagen oder Gehäuserissen führen.
• Zunehmende Belastung: Stellen Sie sicher, dass das Ventil auf einer ebenen Fläche montiert ist. Wenn die Befestigungsschrauben auf einer unebenen Oberfläche zu fest angezogen werden, kann sich das Ventilgehäuse leicht verformen, was zu Schäden führen kann Spule zum Binden oder kleben.

2. Routinewartungsverfahren

Ein gut gewartetes Handventil kann Millionen von Zyklen überstehen. Konzentrieren Sie sich auf diese drei Bereiche:

• Flüssigkeitsreinheit: Filter regelmäßig wechseln. Verunreinigtes Öl wirkt wie eine Schleifpaste, die den Spalt zwischen Spule und Bohrung vergrößert.
• Gestängeschmierung: Tragen Sie regelmäßig Fett auf die Drehzapfen und Gelenke des Außenhebels auf. Das sorgt dafür sanfte Betätigung und verhindert das „kerbige“ Gefühl, das die Präzisionskontrolle behindert.
• Dichtungsinspektion: Überprüfen Sie die Spulenenddichtungen (häufig O-Ringe oder U-Cups) auf Anzeichen von Nässe. Der frühzeitige Austausch eines Zehn-Cent-Siegels verhindert einen unordentlichen und gefährlichen Arbeitsplatz.

3. Fehlerbehebung bei häufigen Fehlern

Bei einer Fehlfunktion eines manuellen Ventils deuten die Symptome häufig direkt auf die zugrunde liegende mechanische Ursache hin:

4. Fazit

Das manuelle Wegeventil bleibt ein Eckpfeiler der Fluidtechnik, da es die Lücke zwischen menschlicher Absicht und mechanischer Kraft schließt Einfachheit und Haltbarkeit . Durch Auswahl der richtigen Zentralfunktion, Einhaltung der Durchflussgrenzen und Aufrechterhaltung der Ölreinheit stellen Sie ein sicheres und effizientes Steuerungssystem sicher.

Zusammenfassung der technischen Spezifikationen und Checkliste für die Endkontrolle

Zum Abschluss dieses umfassenden Leitfadens dient die folgende Dokumentation als abschließende Referenz für Ingenieure und Techniker. Diese Checklisten stellen sicher, dass die Manuelles Wegeventil vor dem Kauf korrekt spezifiziert und vor dem Einschalten des Systems ordnungsgemäß überprüft wurde.

1. Zusammenfassung der technischen Spezifikationen

Verwenden Sie diese Basiswerte, um zu überprüfen, ob Ihr ausgewähltes Ventil die strengen Anforderungen Ihres Hydraulik- oder Pneumatikkreislaufs erfüllt:

2. Checkliste für die Inspektion vor der Inbetriebnahme

Führen Sie diese Prüfungen durch vor Den vollen Systemdruck anwenden, um mechanische Schäden oder Sicherheitsrisiken zu vermeiden:

• Mechanische Integrität:
  • Überprüfen Sie, ob sich der Griff in allen Positionen frei bewegen lässt, ohne zu klemmen.
  • Stellen Sie sicher, dass alle Befestigungsschrauben mit dem vom Hersteller angegebenen Drehmoment angezogen sind.
• Hydraulische Anschlüsse:
  • Bestätigen Sie, dass die Tank (T)-Leitung ist barrierefrei und führt direkt zum Stausee.
  • Überprüfen Sie, ob alle Anschlüsse richtig sitzen, um Hochdruck-Lochlecks zu vermeiden.
• Sicherheitsüberprüfung:
  • Bei Verwendung eines Vom Frühling zur Mitte Stellen Sie beim Lösen des Ventils sicher, dass der Griff sofort in die Neutralstellung zurückschnappt.
  • Stellen Sie sicher, dass der Bedienerbereich während des ersten Zyklus frei von beweglichen Aktuatoren ist.
• Umweltschutz:
  • Bestätigen Sie, dass die rubber dust boots are intact and properly seated to prevent ingress of dirt or moisture.

Abschließende Zusammenfassung

Die Manuelles Wegeventil ist ein Beweis dafür, dass mechanische Einfachheit oft gleichbedeutend mit Betriebssicherheit ist. Durch die Einhaltung der Grundsätze der richtigen Spulenauswahl, des Druckmanagements und einer sauberen Installation stellen Sie ein Steuerungssystem sicher, das sowohl für den Bediener intuitiv als auch für die Maschine langlebig ist.
